光学影像测量仪：精密测量的 “神器”
原始尺寸更换图片
在现代工业生产和科学研究领域，对高精度测量的需求与日俱增。无论是精密机械零件的制造，还是电子元件的生产，又或是科研实验中的数据获取，都离不开高精度测量仪器的支持。而光学影像测量仪，凭借其集光学、机械、电子、计算机图像处理技术于一体的特性，成为了众多行业进行精密测量的 “神器”。它就像一位严谨细致的 “测量大师”，利用光学放大系统、CCD 摄像系统及计算机图像处理技术，对被测物体的轮廓、表面形状、尺寸、角度及位置进行精确测量与分析，为产品质量把控和科学研究提供了可靠的数据支持。在如今追求高精度、高效率的时代背景下，深入了解光学影像测量仪的测量精度要求，对于充分发挥其性能、保障生产和研究的准确性有着重要意义。
核心精度指标解读
平面尺寸测量误差（Exy）
平面尺寸测量误差（Exy），是指影像测量仪在二维平面上，任意方向摆放工件时的二维尺寸示值误差 。这就好比我们用一把尺子去测量一个平面图形的边长，尺子显示的数值与实际边长之间的差异，就是这里所说的平面尺寸测量误差。在精密机械加工中，很多零部件都有着严格的二维尺寸要求。像手机内部的精密电路板，上面的电子元件安装位置和线路布局都依赖于精准的二维尺寸控制。如果影像测量仪的 Exy 过大，就无法准确判断电路板上线路的宽度、电子元件的间距等关键尺寸是否符合标准，可能导致电路板在后续组装过程中出现元件焊接不良、短路等问题，进而影响手机的正常使用。Exy 反映了仪器在水平面上测量的精确度，是评价影像测量仪平面测量能力的重要指标。它就像衡量一位 “平面绘图师” 准确性的标准，这个误差越小，说明测量仪在平面测量方面的能力越强，越能精准地描绘出被测物体的二维轮廓。
轴上尺寸测量误差（Ez）
轴上尺寸测量误差（Ez），代表影像测量仪垂直方向测量的示值误差。在三维空间的测量中，Ez 的重要性不言而喻。以航空发动机的叶片制造为例，叶片不仅有复杂的平面形状，其在垂直方向上的厚度、扭曲角度等尺寸精度同样对发动机的性能有着决定性影响。如果在测量叶片时，Ez 精度不足，就无法准确得知叶片在垂直方向上的尺寸是否符合设计要求。而叶片的尺寸偏差可能会导致发动机在高速运转时产生振动、效率降低，甚至引发严重的安全事故。在需要进行三维测量的场合，如模具制造、汽车零部件检测等行业，Ez 都是一个必须重点关注的指标。它如同建筑工人在建造高楼时，对每层楼高度的精准把控，只有保证了垂直方向的尺寸精度，才能确保整个 “建筑” 的质量和稳定性。
镜头尺寸测量误差（Ev）

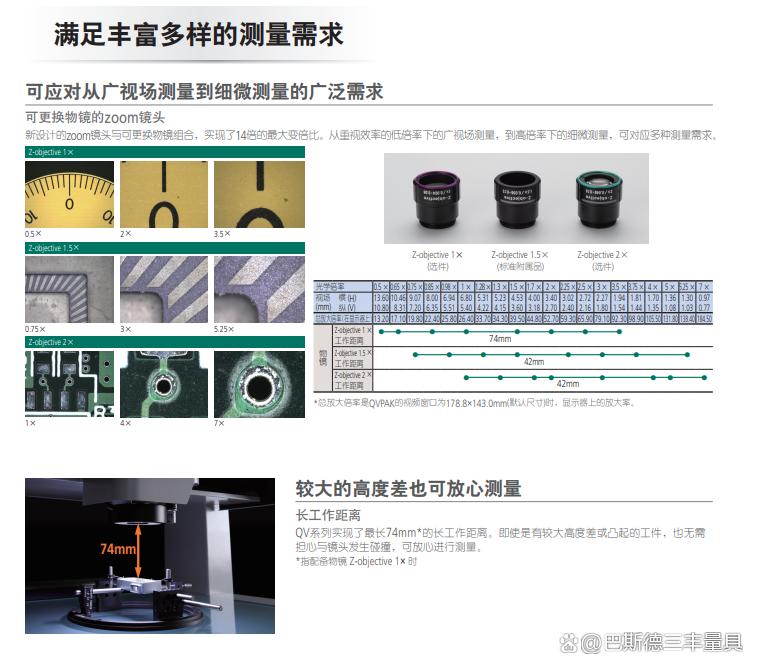

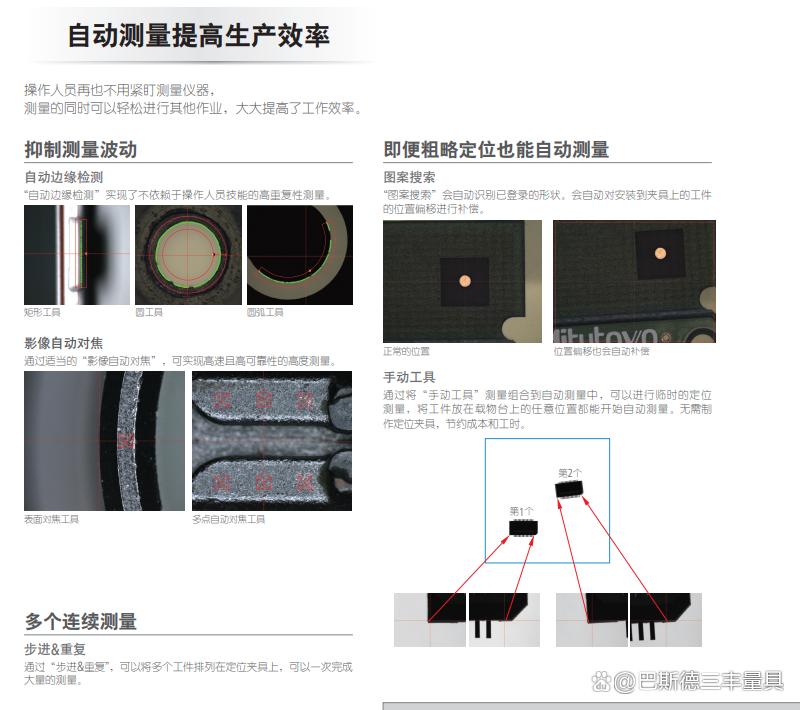

镜头尺寸测量误差（Ev），是指在平台不移动的情况下，影像视场范围内测量平面上任意尺寸的示值误差。镜头作为光学影像测量仪的核心部件之一，其精度直接关系到整个测量过程的准确性。在半导体芯片制造中，芯片上的电路线条宽度已经达到了纳米级别，这对测量精度提出了极高的要求。此时，镜头的 Ev 如果较大，就无法分辨出芯片上极其细微的电路结构，导致测量结果出现偏差。在高精度测量领域，如光学镜片的检测、微机电系统（MEMS）器件的测量等，对 Ev 都有着非常严格的要求。它就像是摄影师手中的镜头，只有镜头足够 “锐利”，成像足够清晰，才能捕捉到最真实、最精准的画面，对于测量仪来说，只有镜头的精度足够高，才能实现高精度的测量。
分辨率与误差范围揭秘
分辨率
分辨率，简单来说，就是影像测量仪能够分辨的最小单位，它如同测量世界里的 “最小刻度”。通常，我们会以像素（pixel）或毫米（mm）、微米（μm）为单位来表示这个 “最小刻度” 。一般影像测量仪的分辨率为 0.001mm（即 1μm），这就好比一把尺子，它最小能精确到 1μm 这个刻度，在普通的机械零件测量中，这样的分辨率能够满足大部分常规尺寸的测量需求。而高端影像测量仪的分辨率可达亚微米级别，就如同把尺子的最小刻度进一步细化，能够更精细地捕捉和测量物体的细节，在对精度要求极高的半导体芯片制造、光学镜片研磨等行业，亚微米级别的分辨率就是保障产品质量的关键。以半导体芯片制造为例，芯片上的电路线宽极其微小，只有高端影像测量仪具备的亚微米级分辨率，才能准确测量这些细微的电路结构，确保芯片制造的准确性和稳定性。
误差范围
误差范围，则是在正常使用条件下，影像测量仪能够保证测量精度的最大误差范围 。它就像是一个 “误差容忍圈”，只要测量误差在这个范围内，我们就认为测量结果是可靠的。这个范围通常以百分比或数值形式表示。一般影像测量仪的测量精度为 (3+L/200)μm 左右，其中 L 为载物台移动量（mm） 。这意味着，随着载物台移动距离的增加，测量误差也会相应地有所增大。在一些对精度要求不是特别苛刻的普通工业生产中，这样的误差范围是可以接受的。高端影像测量仪的误差范围可控制在 1% 以内，甚至更低。在航空航天领域，零部件的制造精度直接关系到飞行安全和设备性能，对测量误差的要求近乎严苛，高端影像测量仪的超低误差范围就能满足这一领域的高精度需求，确保航空航天零部件的尺寸精度完全符合设计标准，保障飞行安全。
具体精度要求示例展示

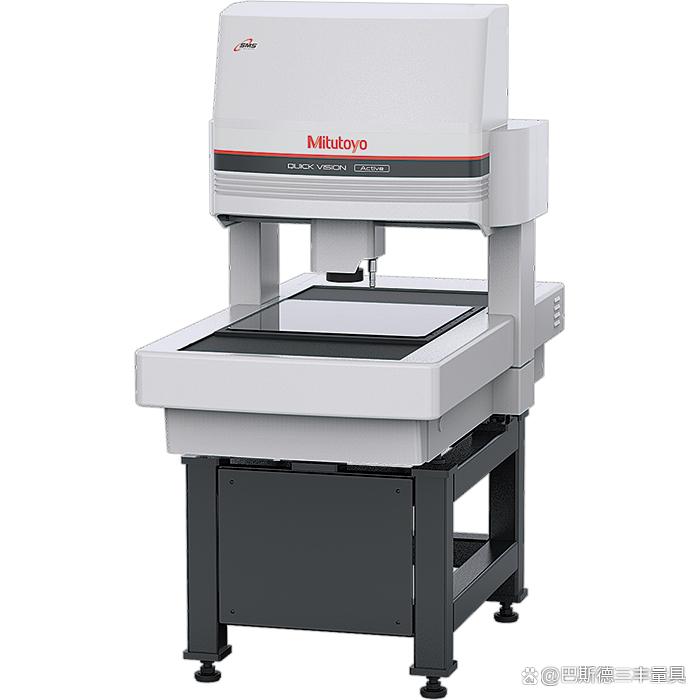

在行业内以其出色的精度表现而备受关注 。在 X/Y 轴方向上，其精度为 E1x/y≤±(1.8+L/200)μm ，这样的精度指标使得它在平面测量中能够精准地捕捉到被测物体的尺寸信息。在精密模具制造中，模具的型腔和型芯的尺寸精度直接影响到产品的成型质量，的高精度能够确保对模具尺寸的精确测量，为模具制造提供可靠的数据支持。在 Z 轴方向，其精度为 E1z≤±(3.5+L/200)μm（为 Z 轴机械精度，采用镜头聚焦测高的精度依赖于工件表面） 。在一些对高度尺寸有严格要求的机械零件加工中，CHT 系列能够较好地满足测量需求。它的使用条件也有一定要求，需要在调焦位置，使用环境温度为 20°C±1°C 时，载物台上搭载重量为 5kg 以下 。这是因为温度的变化可能会导致仪器零部件的热胀冷缩，从而影响测量精度；而载物台搭载过重的物体，则可能会使工作台产生变形，同样对测量精度产生不利影响。
其他高端影像测量仪

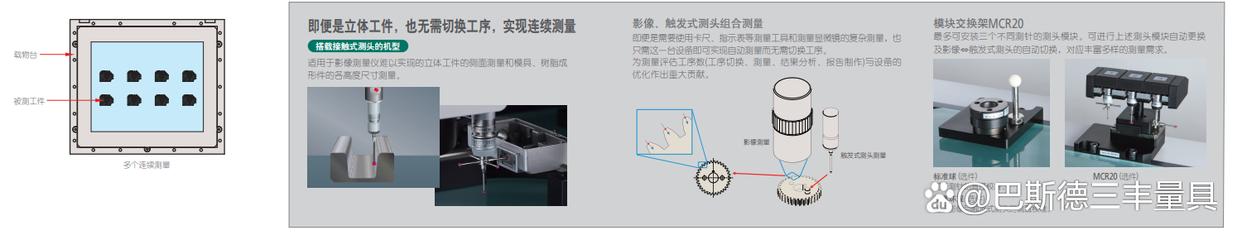

除了市场上还有许多高端影像测量仪展现出了令人惊叹的精度。有些高端影像测量仪的精度可达 ±3μm（±0.00012 英寸）或更高 ，这样的高精度使得它们在对精度要求近乎苛刻的领域，如半导体芯片制造、航空航天零部件检测等，发挥着关键作用。在高倍镜下，这些高端影像测量仪的 Z 轴精度表现同样出色，如 E1=(1.5+5L/1000)μm（L = 测量长度，mm），使用像素值小于 2μm 的校正件在 20℃下测量 。在光学镜片的检测中，镜片的曲率、厚度等参数需要极高的测量精度，这些高端影像测量仪凭借其在高倍镜下的高精度，能够清晰地分辨出镜片的细微瑕疵和尺寸偏差，为镜片的质量检测提供了有力保障。它们在高倍镜下的高精度表现，是其能够在高端测量领域占据重要地位的关键因素之一，也是众多追求极致精度的企业和科研机构的首选。
影响精度的因素及控制措施分析
光学系统质量
光学系统是光学影像测量仪的 “眼睛”，其质量的好坏直接关系到测量精度。镜头畸变是影响光学系统精度的重要因素之一。镜头在成像过程中，由于光学原理和制造工艺的限制，不可避免地会产生一定程度的畸变，包括径向畸变和切向畸变 。在大视场测量中，即使是微小的镜头畸变也可能被放大，导致测量结果出现明显偏差。比如在测量一块较大尺寸的电路板时，如果镜头存在 0.02% 的畸变，在电路板边缘位置的测量误差可能会累积增加至毫米级别，严重影响测量的准确性。光源稳定性同样至关重要。光源为测量提供照明，若光源不稳定，忽明忽暗，就会导致采集到的图像亮度不均匀，从而影响图像处理和尺寸测量的精度。在测量一些表面反光特性复杂的物体时，不稳定的光源可能会使物体表面某些区域过亮或过暗，导致测量软件无法准确识别物体的边缘，进而产生测量误差。为了有效控制这些影响因素，应采用高分辨率、低畸变的镜头，从源头上减少镜头畸变对测量精度的影响；同时，配备稳定可靠的光源，如采用高质量的 LED 光源，并搭配先进的恒流驱动电路，确保光源在工作过程中始终保持稳定的亮度和均匀的照明效果，为高精度测量提供清晰、准确的图像基础。
机械结构稳定性
机械结构就像是光学影像测量仪的 “骨架”，其稳定性对测量精度起着基础性的支撑作用。工作台振动是一个常见的问题，在工业生产环境中，周围设备的运转、人员的走动等都可能引发工作台的微小振动 。在高精度测量时，这些微小振动可能会被放大，导致测量结果出现偏差。在测量精密模具的型腔尺寸时，工作台的轻微振动可能会使测量仪的测量头产生位移，从而测量出的型腔尺寸与实际尺寸存在误差，影响模具的后续加工和产品质量。导轨精度也是影响机械结构稳定性的关键因素。如果导轨的直线度、平行度等精度指标不达标，测量仪在移动过程中就会出现偏差，无法准确地定位到被测物体的位置，进而影响测量精度。就像火车行驶在不平整的铁轨上会产生颠簸一样，测量仪在精度不足的导轨上移动，也难以实现精确的测量。为了解决这些问题，需要采用高精度导轨，如滚珠导轨或气浮导轨，这些导轨具有高精度、低摩擦的特点，能够确保测量仪在移动过程中的平稳性和准确性；同时，构建稳定的支撑结构，例如采用厚重的花岗石底座，利用花岗石良好的稳定性和抗变形能力，减少外界因素对测量仪的干扰，为测量过程提供稳定可靠的机械支撑。
标定和校准
在光学影像测量仪的长期使用过程中，系统误差会逐渐积累，从而对测量精度产生影响 。系统误差可能来源于仪器本身的制造误差、零部件的磨损，也可能是由于环境因素的变化导致仪器参数的漂移等。如果不对这些系统误差进行修正，测量结果就会偏离真实值，无法满足高精度测量的要求。在测量一些标准量块时，如果仪器存在系统误差，测量出的量块尺寸可能与标准值存在偏差，而且这种偏差会随着测量次数的增加而累积，严重影响测量的可靠性。定期标定和校准是解决系统误差问题的有效手段。通过使用标准量块或标准件进行标定，能够对仪器的测量基准进行校准，纠正仪器可能存在的系统误差，使其恢复到最佳的测量状态。在标定过程中，将标准量块放置在测量仪的工作台上，测量仪对标准量块进行测量，然后将测量结果与标准量块的实际尺寸进行对比，根据对比结果对仪器的参数进行调整和修正，确保仪器在后续测量过程中的准确性。标定和校准的周期应根据仪器的使用频率和操作环境来合理确定，对于使用频繁、工作环境复杂的测量仪，应适当缩短标定和校准的周期，以保证测量精度的稳定性。
环境因素
环境因素是影响光学影像测量仪精度的 “隐形杀手”，温度、湿度、气流等看似平常的环境因素，却可能对测量精度产生显著影响。温度变化是一个不可忽视的因素，它会导致被测物体和测量仪本身的热胀冷缩 。在精密零件的测量中，温度的微小变化可能会使零件的尺寸发生改变，而测量仪的零部件也会因热胀冷缩而影响其几何精度，从而导致测量结果出现误差。如果在夏季高温环境下测量金属零件，零件受热膨胀，测量出的尺寸会比实际尺寸偏大；而在冬季低温环境下，零件收缩，测量结果则会偏小。湿度对测量精度也有影响，过高的湿度可能会使测量仪内部的电子元件受潮，影响其性能和稳定性；同时，湿度的变化还可能导致被测物体表面产生凝结水或腐蚀，改变物体的表面特性，进而影响测量精度。在潮湿的环境中测量光学镜片，镜片表面可能会出现雾气，影响测量仪对镜片表面形状和尺寸的准确测量。气流同样会带来问题，测量环境中的气流可能会使测量仪的光学系统受到干扰，导致光线传播不稳定，从而影响图像的采集和处理，最终影响测量精度。为了减少环境因素对精度的影响，应尽量在恒温恒湿环境中使用光学影像测量仪，将温度控制在 20°C 左右，湿度控制在 45% - 65% 之间 ；同时，对测量环境进行适当的封闭和隔离，减少气流的干扰，为测量仪创造一个稳定的工作环境，确保测量精度不受环境因素的破坏。
总结与展望
光学影像测量仪的测量精度要求涵盖了平面尺寸、轴上尺寸、镜头尺寸的测量误差，以及分辨率和误差范围等多个关键维度。这些精度指标相互关联、相互影响，共同构建起了保障测量准确性和可靠性的坚实基础。平面尺寸测量误差反映了仪器在二维平面测量的精确度，轴上尺寸测量误差关乎三维测量中垂直方向的精度，镜头尺寸测量误差体现了镜头本身的精度水平，而分辨率决定了测量仪能够分辨的最小单位，误差范围则限定了测量结果可接受的误差限度 。每一个指标都在各自的测量领域发挥着不可替代的作用，共同为工业生产和科学研究中的精密测量提供了可靠的数据支持。
随着科技的迅猛发展，光学影像测量仪在精度提升方面有着广阔的前景。在光学系统领域，未来有望研发出更高分辨率、更低畸变的镜头，进一步优化光源技术，实现更稳定、更均匀的照明效果，从而显著提升测量精度。在机械结构方面，新材料和新工艺的应用，将使测量仪的机械结构更加稳定、精密，减少振动和变形对测量精度的影响。随着人工智能、大数据等先进技术与光学影像测量仪的深度融合，仪器将能够实现更智能的误差补偿和数据分析，进一步提高测量精度和效率。相信在未来，光学影像测量仪将以更高的精度，为更多领域的发展提供强大的技术支撑，助力人类在精密制造、科学研究等领域不断迈向新的高度 。
